Todos estos transverter han sido diseñados para altas prestaciones con los últimos componentes aparecidos en el mercado y con un precio muy competitivo.

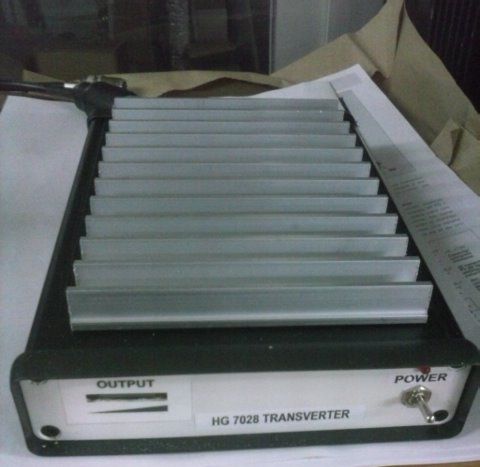

HG-7028

El transverter HG-7028 opera en la banda de 4m (70Mhz) con una FI de 28Mhz (10m) en cualquiera de los modos que disponga el transceptor de 10m. Dispone de varias configuraciones para adaptarlo a cualquier transceptor del mercado que no supere los 6W de salida (28Mhz) obteniendo una potencia de salida regulable hasta 40W con módulo de potencia Mitsubishi RA30H0608M. La cifra de ruido del preamplificador de entrada de recepción esta por debajo de 1dB y su IP3 es mayor de +29dBm y su ganancia supera los 24db.

En las distintas configuraciones podemos utilizar transceptores con salida para transverter con 0dBm (1mw) como por ejemplo Elecraft K2,K3 o el FLEX5000A, FLEX 1500 o cualquier otro transceptor con una potencia de salida inferior a 6W. Igualmente se puede seleccionar la salida/entrada de FI de 28Mhz para RX y TX independiente. En el medidor a LED de potencia se puede seleccionar mostrarlo como led independientes o en conjunto.

Se entrega con todo el cableado necesario para el equipo elegido. Solo necesitará conectar la antena y listo.

Como opción disponible para el transverter existe la posibilidad de instalar cristal de precición para el oscilador de 42 Mhz.

Existe la posibilidad de este mismo transverter en formato semi KIT (HG7028K). Se entrega montado, ya que la mayoría de los componentes son SMD y ajustado. En esta opción no se entrega el módulo de potencia. Tampoco se entrega la caja, radiador, conectores, etc.







HG70K3


El transverter HG70K3 opera en la banda de 4m (70Mhz) y está diseñado especificamente para ser utilizado e instalado internamente en el transceptor Elecraft K3. La cifra de ruido del preamplificador de entrada de recepción esta por debajo de 1dB y su IP3 es mayor de +29dBm y su ganancia supera los 24db. La potencia de salida en 70 Mhz es sobre unos 8 W.
Necesita disponer de la opción KXV-3A instalada en su Elecraft. Si tiene instalada la opción KXV3 no es posible utilizar este transverter. Igualmente si tiene instalado el transverter interno Elecraft K144XV, no es posible utilizar el transverter HG70K3.
Como opción disponible para el transverter existe la posibilidad de instalar  cristal de precisión para el oscilador de 42 Mhz.



HG144K3


El transverter HG144K3 opera en la banda de 2m (144Mhz) y está diseñado especificamente para ser utilizado e instalado internamente en el transceptor Elecraft K3.La cifra de ruido del preamplificador de entrada de recepción esta por debajo de 1dB y su IP3 es mayor de +29dBm y su ganancia supera los 24db. La potencia de salida en 144 Mhz es sobre unos 7 W.
Necesita disponer de la opción KXV-3A instalada en su Elecraft. Si tiene instalada la opción KXV3 no es posible utilizar este transverter.
Como opción disponible para el transverter existe la posibilidad de instalar  cristal de precisión para el oscilador de 116 Mhz.



 Algunos gráficos del comportamiento de estos transverters:

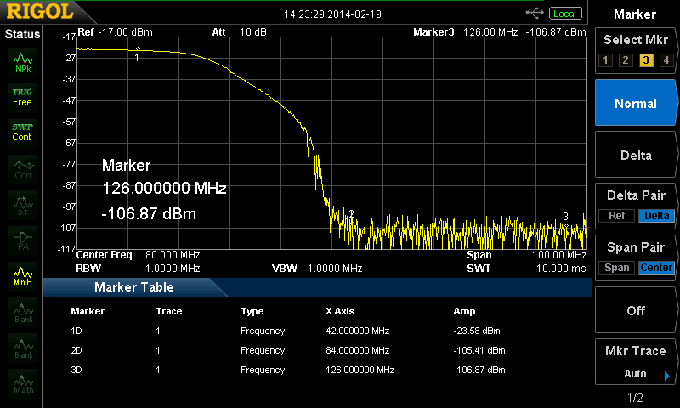

  Ejemplos de salida del oscilador a 42 Mhz (70Mhz).

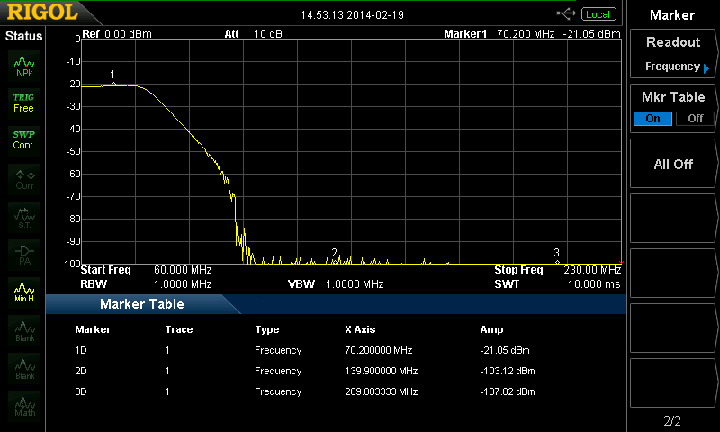

Ejemplo de salida de transmisión en 70Mhz.

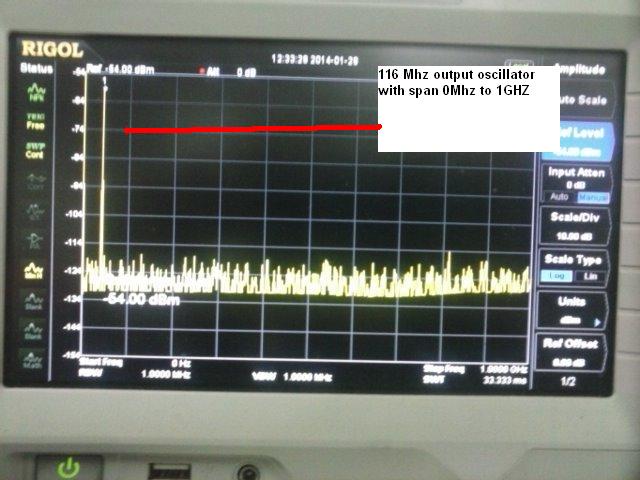

Ejemplo salida oscilador 116 Mhz (144Mhz).

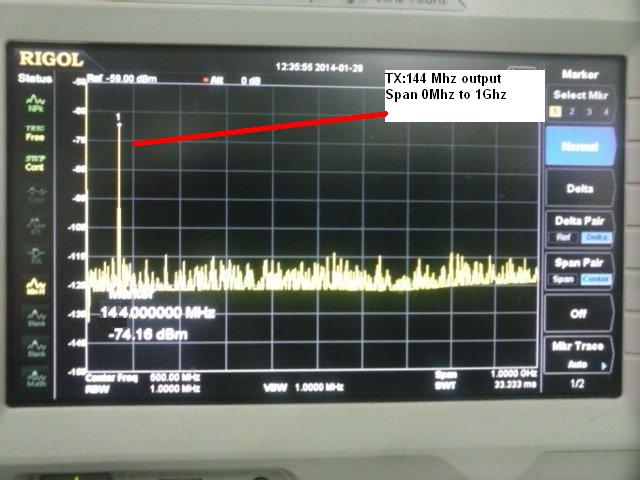

Ejemplo de salida de transmisión en 144 Mhz
